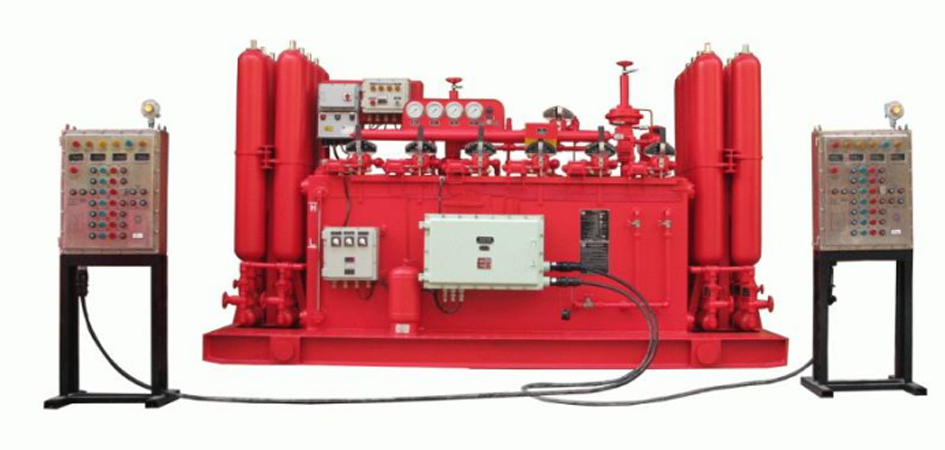

Станция управления противовыбросовым оборудованием типа FKDQ выполняет электро-пневмогидравлическое управление. Состоит из главного пульта управления, вспомогательного пульта управления, кабелей и прочих элементов. Главный пульт управления состоит из масляного бака, насосного агрегата, блока аккумулятора, контрольного манифольда, электромагнитного клапана, короба электрического управления. Вспомогательный пульт управления состоит из кнопочного пульта, контроллера и т.д. Гидравлическая жидкость высокого давления, поступившая от электрического насосного агрегата, сохраняется в аккумуляторе. Управление противовыбросовым оборудованием и гидравлической задвижкой осуществляются кнопками на вспомогательном пульте управления. Жидкость, сохраняющаяся в аккумуляторе, направляется к контрольным объектам посредством переключения трехпозиционного четырехходового распределителя.
|
Модель |
Количество управлических обьектов |
Объём масляного бачка（L） |
Номинальный литраж аккумулятора（L） |
Полезный литраж аккумулятора （L） |
Производительность насоса составляет (L/min) |
Производительность насоса равна (ml/冲) |
Мощность электродвигателя（KW） |
Д*Ш*В （mm） |
|
FKDQ320-4 |
4 |
650 |
320 |
160 |
24 |
175 |
11 |
3960*2230*2340 |
|
FKDQ400-5 |
5 |
890 |
480 |
240 |
32 |
350 |
15 |
4460*2440*2610 |
|
FKDQ640-6 |
6 |
1300 |
640 |
320 |
42 |
350 |
18.5 |
3900*2150*2250 |
|
FKDQ720-6 |
6 |
1500 |
720 |
360 |
42 |
350 |
18.5 |
5460*2230*2360 |
|
FKDQ800-8 |
8 |
1500 |
800 |
400 |
42 |
350 |
18.5 |
6200*2478*2610 |
|
FKDQ1280-10 |
10 |
2600 |
1280 |
640 |
84 |
525 |
37 |
5400*2230*2340 |
